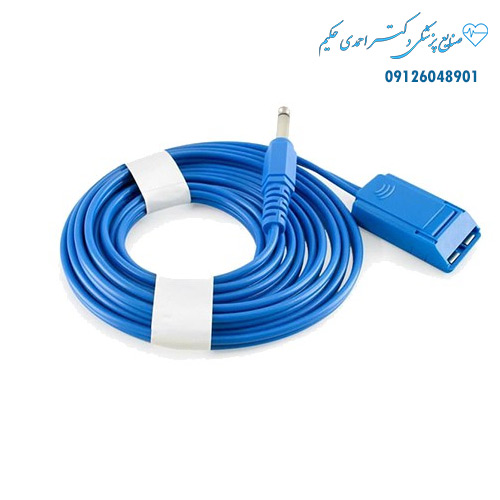

رابط کوتر (Cautery Handpiece / Active Electrode Cable) را بررسی کنیم — قطعه‌ای کلیدی در سیستم الکتروکوتر (Electrosurgery Unit) که هر جراح و تکنسین اتاق عمل باید عملکرد دقیقش را بداند.

 رابط کوتر چیست؟

رابط کوتر که در فارسی معمولاً با عناوینی مثل

🔹 دسته کوتر،

🔹 هندپیس کوتر (Handpiece)،

🔹 یا کابل الکترود فعال (Active Cable)

شناخته می‌شود، وسیله‌ای است که جریان الکتریکی برش یا انعقاد را از دستگاه به بافت بدن منتقل می‌کند.

در سیستم الکتروسرجری، دو مسیر جریان وجود دارد:

• الکترود فعال (Active Electrode): همانی است که از طریق رابط کوتر به بافت می‌رسد و عمل برش یا انسداد خون را انجام می‌دهد.
• الکترود خنثی (Neutral Electrode یا پلیت): جریان را از بدن باز می‌گرداند.

بنابراین رابط کوتر، نقش رسانای مستقیم بین دستگاه و بخش فعال جراحی را دارد — نقطه‌ای که جریان وارد بدن می‌شود.

 اجزای اصلی رابط کوتر

1. بدنه یا دسته (Handpiece Body):

   ساخته شده از پلاستیک مهندسی مقاوم در برابر حرارت (مانند polycarbonate یا silicone reinforced polymer).

   • سبک و ارگونومیک طراحی می‌شود تا در دست جراح راحت باشد.
   • در برخی مدل‌ها، دکمه‌های Cut / Coag روی خود دسته تعبیه شده‌اند تا جراح بتواند از همان‌جا نوع عملکرد را انتخاب کند (برش یا انعقاد).

2. کابل الکتریکی (Active Cable):

   سیمی چندلایه با رسانایی بسیار بالا که جریان فرکانس بالا (حدود 500kHz–1MHz) را از دستگاه به نوک الکترود منتقل می‌کند.

   • پوشش عایق آن ضد شوک است و معمولاً از جنس سیلیکون فشرده ساخته می‌شود.
   • طول رایج بین ۳ تا ۵ متر است تا متناسب با میز عمل باشد.

3. سوکت اتصال به دستگاه (Connector Plug):

   انتهای کابل دارای فیش مخصوصی است که در ورودی خروجی فعال دستگاه کوتر متصل می‌شود.

   در برندهای مختلف شکل آن متفاوت است (۲‑pin، ۳‑pin، یا coaxial).

4. الکترود یا نوک کوتر (Tip / Electrode):

   قسمتی فلزی که مستقیماً با بافت تماس دارد.

   • به‌صورت قلمی، حلقوی، سوزنی یا تیغه‌ای (Blade) می‌آید.
   • قابل جداشدن است و بسته به نوع جراحی انتخاب می‌شود.
   • از فولاد ضدزنگ، تیتانیوم یا آلیاژ مس روکش‌شده با طلا ساخته می‌شود.

 کارکرد رابط کوتر در جراحی

وقتی جراح دکمه‌ی Cut یا Coag را فشار می‌دهد:

1. دستگاه الکتروکوتر جریان متناوب با فرکانس بالا تولید می‌کند.
2. جریان از طریق رابط کوتر به نوک الکترود منتقل می‌شود.
3. در نقطه تماس با بافت، مقاومت زیاد بافت باعث تولید حرارت می‌شود.
4. بسته به نوع تنظیمات:
   • در Cut Mode: انرژی بالا و پیوسته → برش تمیز با تبخیر سلولی.
   • در Coag Mode: انرژی پالس‌دار → خشک‌کردن بافت و لخته‌سازی برای جلوگیری از خونریزی.

رابط کوتر باید بتواند این انرژی را ایمن، پایدار و بدون نوسان منتقل کند، چون کوچک‌ترین اختلال باعث آسیب بافتی ناخواسته یا سوختگی در اطراف زخم می‌شود.

 نکات فنی و ایمنی استفاده از رابط کوتر

1. بررسی عایق کابل: اگر روکش سیم آسیب دیده باشد، احتمال نشتی جریان به بدن یا میز عمل وجود دارد.
2. اطمینان از تمیزی نوک الکترود: بافت‌های سوخته روی نوک سبب اختلال در انتقال جریان و عملکرد ناپایدار می‌شوند.
3. عدم پیچش یا کشیدگی سیم: می‌تواند به کانکتور یا مدار داخلی آسیب بزند.
4. انتخاب الکترود مناسب: بسته به نوع بافت (چربی، عضله، پوست، استخوان) باید نوک قلم مناسب استفاده شود.
5. عدم تماس همزمان با فلز یا بافت‌های غیرهدف: چون ممکن است جریان مسیر ناایمن انتخاب کند.

از دید تولید صنعتی

در صنعت تجهیزات پزشکی، رابط‌های کوتر باید طبق استاندارد IEC 60601-2-2 تولید شوند. ویژگی‌های کلیدی:

• مقاومت عایقی بالا (حداقل ۳ kV)
• رسانایی پایدار در جریان‌های با فرکانس بالا
• قابلیت استریلیزاسیون (در مدل‌های قابل استفاده مجدد تا ۱۳۴°C اتوکلاو)
• طراحی ارگونومیک و سبک برای کاهش خستگی جراح

انواع رابط کوتر از نظر مصرف:

• 🔹 یک‌بار مصرف (Disposable) → برای کاهش خطر آلودگی در اعمال جراحی کوتاه.
• 🔹 چندبار مصرف (Reusable) → از جنس سیلیکون مقاوم، نیازمند ضدعفونی بعد از هر جراحی.

برندهای رایج: Bovie، Valleylab، ConMed، Martin، و در ایران: سوپا (SUPA)، مهامد، و شفا.
